Resgate histórico do computador Patinho Feio (USP - 1971)


#21

Hoje de manhã notei que um dos opcodes estava gerando sinais incorretos:

O opcode 1010 corresponde à instrução PAN (Pula se acumulador for negativo), corretamente indicada pelo LED +PAN. Entretanto o LED +(PAN+PAZ) está apagado enquanto o (SUS+PUG) está acesso, enquanto eu esperaria o status oposto para esses dois sinais.

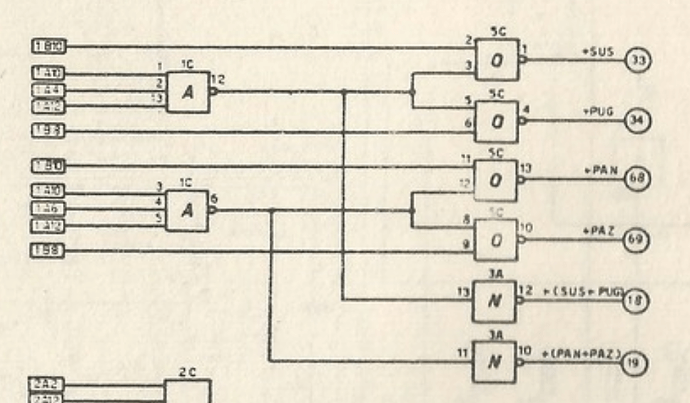

Verifiquei nos esquemáticos e não houve erro na atribuição dos sinais aos conectores das duas PCBs. Então fui inspecionar os esquimáticos da CDE-3 e notei que houve um pequeno deslize durante o processo de transcrição para o KICAD a partir dos esquemáticos originais. Vejam abaixo a diferença (os inputs das portas NOT estão trocados):

Isso significa que eu vou ter que fazer mais um remendo na placa (e corrigir o layout para a “Rev.B”). A boa notícia é que como os sinais trocados saem do mesmo CI (a pastilha de portas NOT localizada na posição 3A da placa) o ajuste provavelmente será menor e mais localizado próximo ao chip 3A.


#22

Hmmm… Parece que vai ser um pouco mais complicado do que eu imaginava. Segue abaixo o que eu pretendo fazer:

  1. Cortar as trilhas indicadas em vermelho.
  2. Raspar o esmalte protetor das trilhas nos locais indicados em cinza.
  3. E soldar os fios indicados em verde.

#23

#24

No comecinho de 2018 eu trabalhei com uma máquina leitora de fitas perfuradas que, ao que tudo indica, não foi usada pelo time de desenvolvimento do Patinho Feio, mas que é da mesma época e foi comprada pelo professor Hélio Guerra.

Um relato detalhado deste equipamento encontra-se nesta outra postagem aqui mesmo no Fórum Fiozera:


#25

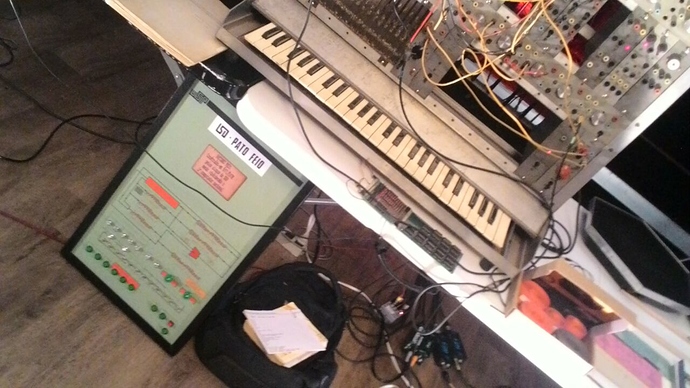

Nesse final de semana me encontrei com o professor Guido Stolfi em um evento no qual ele demonstrou o sintetizador musical que ele construiu em 1974 e que costumava ser interfaceado com o computador Patinho Feio (e também com um computador da HP MX-21).

Mais informações sobre o sintetizador no site do professor:
http://www.lcs.poli.usp.br/~gstolfi/synthpage2.htm

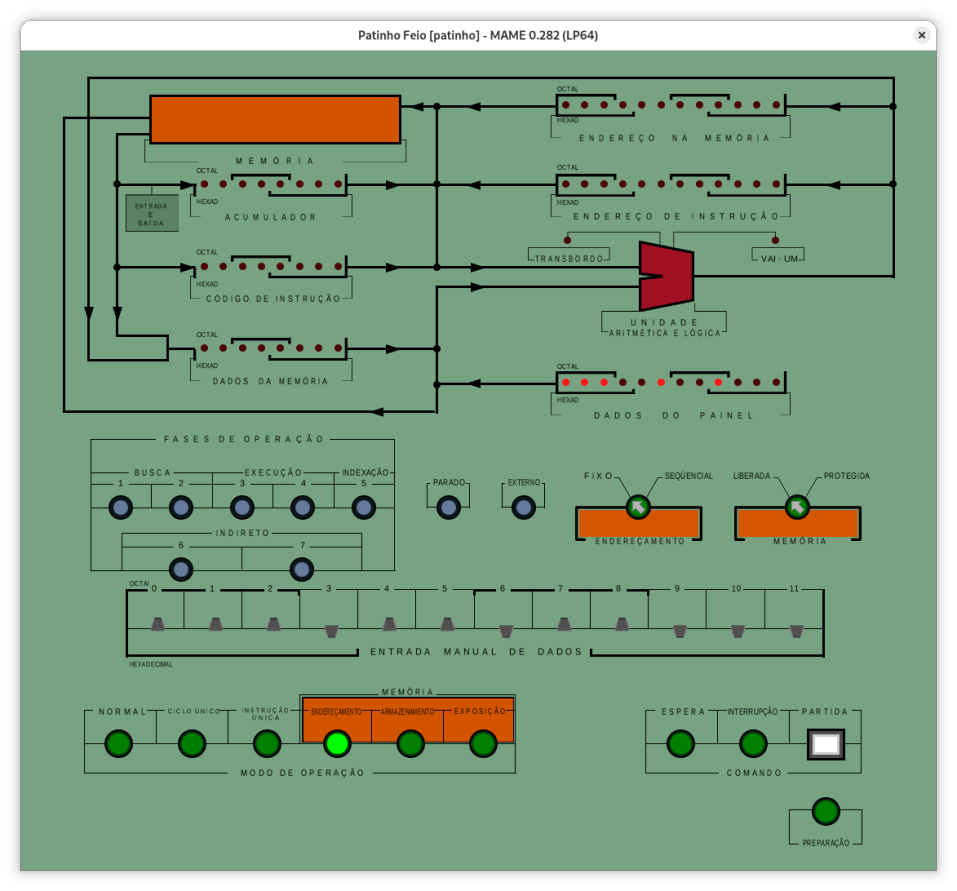

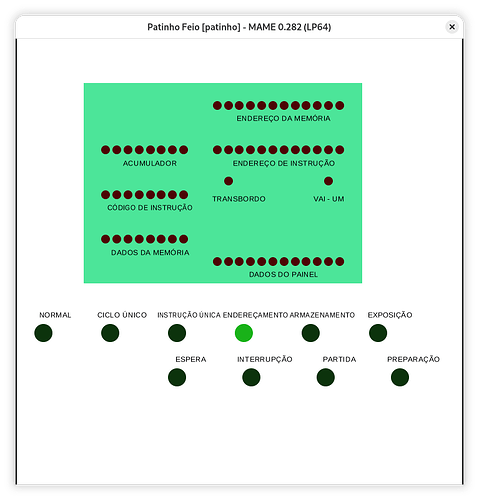

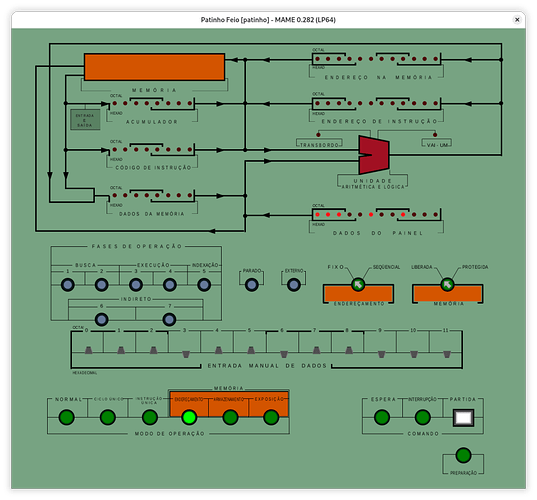

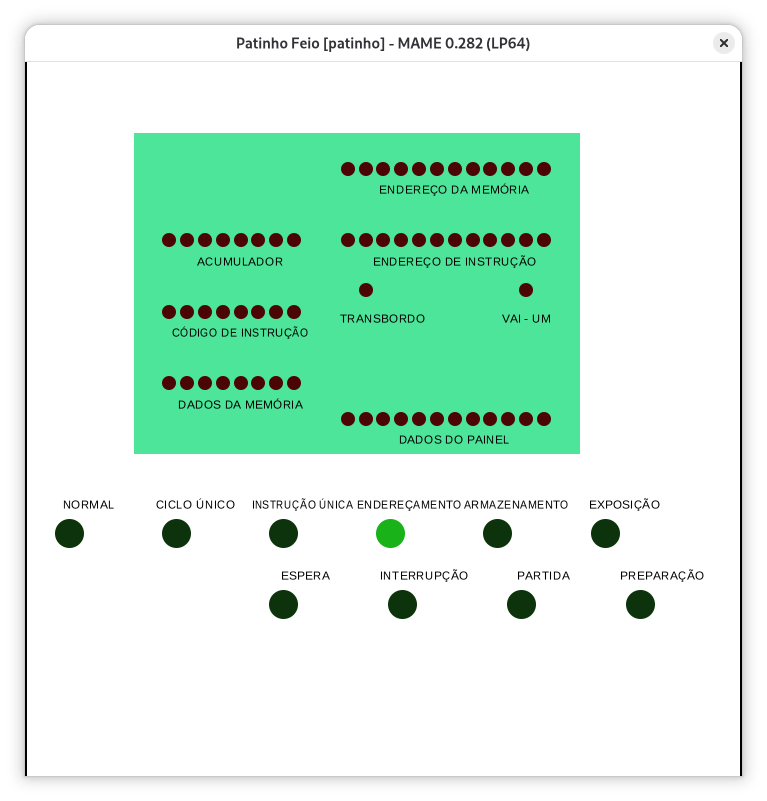

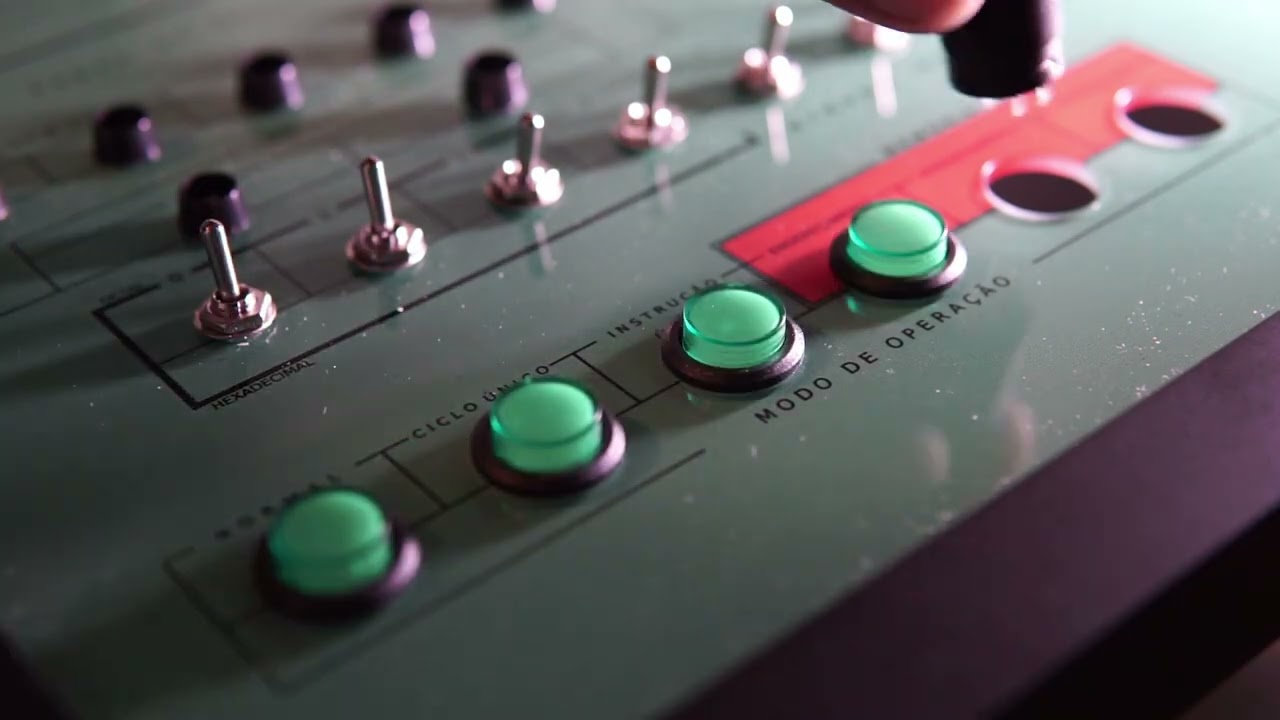

O Affonso Amendola tava lá também e ficou empolgado para aprimorar o emulador do Patinho Feio no MAME para simular também o sintetizador do Guido:

Seguem abaixo mais algumas fotos:
