Teclado de atalhos


#1

Muito inspirado por uma série de projetos de teclados mecânicos decidi montar um teclado de atalhos para os softwares que uso com maior frequência: Kicad e Fusion 360. Uma tela de OLED exibe as teclas de atalho ativas, e a seleção é feita com um encoder.

Aqui alguns imagens do modelo 3D que fiz para confeccionar as peças do projeto.

Em breve postarei o circuito e projeto da PCB, além de atualizações da montagem do teclado.


#2

Aqui o esquemático e prévia da placa de circuito impresso.


#3

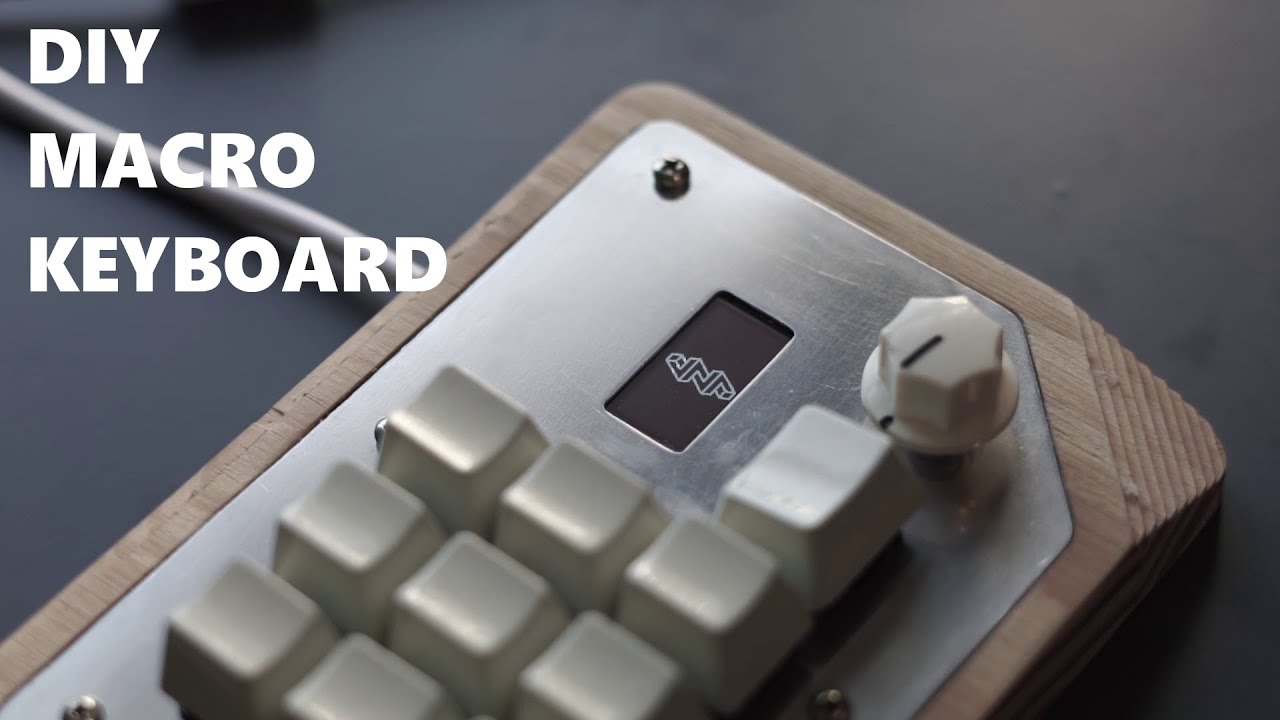

Aqui uma foto do teclado pronto. Ainda estou trabalhando no firmware, então espero mostrar ele funcionando em breve.


#4

Fenomenal !!!
Estou impressionado com a qualidade tanto do projeto quando da implementação!

Só ficou uma dúvida: as teclas não terão labels mesmo?


#5

Valeu!

Então, as teclas não tem label, mas o display mostrará em uma grade a função de cada tecla. Infelizmente o display que estou usando tá com brilho meio fraco, então precisa ser substituído.
